Netzspannungsschwankungen: Ursachen und was du als Betreiber tun kannst
Deine Netzspannung ist nie exakt konstant – sie schwankt ständig um den Nennwert. Kurz: Ursache sind wechselnde Lasten und Einspeisung, und du hast als Betreiber mehrere konkrete Hebel dagegen.
Die Norm DIN EN 50160 gibt den Rahmen vor: In der Niederspannung darf die Versorgungsspannung über 95 % einer Woche (10-Minuten-Mittelwerte) innerhalb von ±10 % der Nennspannung (230/400 V) bleiben. Kurzzeitige, schnelle Änderungen und Flicker werden gesondert bewertet. Erst wenn du dauerhaft an oder über diese Grenzen kommst, liegt ein echtes Problem vor – nicht bei jedem kleinen Zappeln.
Spannung schwankt, weil sich Erzeugung und Verbrauch laufend ändern. Typische Auslöser: lastseitig große Motoren, Schweißgeräte, Wärmepumpen oder Ladepunkte, die beim Einschalten die Spannung kurz einbrechen lassen. Einspeiseseitig heben PV- und Windanlagen bei viel Sonne/Wind die Spannung am Anschlusspunkt an. Dazu kommen Schaltvorgänge im Netz, lange oder dünne Leitungen mit hoher Impedanz und Netzfehler in der Umgebung.

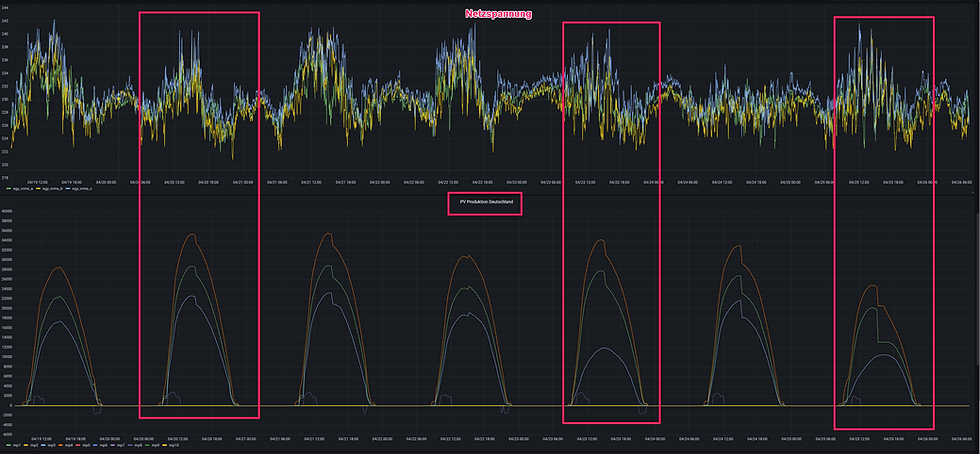

Miss zuerst am Netzanschlusspunkt statt nur am Gerät. Ein Netzanalysator oder Power-Quality-Logger über mindestens eine Woche zeigt dir, ob die Spannung mit deiner eigenen Erzeugung (mittags PV-Peak = Spannung steigt) oder mit deinen Lasten (Einschaltmoment = Spannung fällt) korreliert. Erst diese Zeitreihe sagt dir, ob das Problem hausgemacht ist oder aus dem vorgelagerten Netz kommt.
Fällt die Spannung durch eigene Lasten ein, helfen Sanftanlaufgeräte oder Frequenzumrichter für große Motoren, das Entzerren von Einschaltzeitpunkten und das Prüfen deiner Verkabelung auf Querschnitt und lose Klemmen. Steigt die Spannung durch deine PV oder deinen BESS, kann der Wechselrichter über cos-φ- oder Q(U)-Blindleistungsregelung gegensteuern – das ist meist im Anschlussvertrag bzw. den technischen Anschlussregeln gefordert. Ein Batteriespeicher, der PV-Spitzen aufnimmt, glättet die Einspeisung zusätzlich.
Liegt die Ursache im Netz (zu lange Leitung, überlasteter Ortsnetztrafo, Nachbaranlagen), ist der Netzbetreiber zuständig. Melde ihm deine dokumentierte Messung schriftlich. Mögliche Maßnahmen auf seiner Seite: Trafo-Stufenschalter anpassen, regelbaren Ortsnetztransformator einsetzen, Leitung verstärken oder deinen Anschlusspunkt anpassen. Deine Messreihe ist dabei dein wichtigstes Argument.
Viele Spannungsprobleme am Anschlusspunkt lassen sich über gezielte Blindleistung entschärfen – Wechselrichter und BESS können Blindleistung liefern oder aufnehmen und so die Spannung lokal stützen oder absenken. Prüfe, welche Q(U)-Kennlinie dein Netzbetreiber fordert und ob dein Wechselrichter sie sauber fährt. Richtig eingestellt, hältst du damit die Spannung im Fenster, ohne Erzeugung abzuregeln.
→ Vertiefung: Netzbetreiber: Echtzeit-Überwachung bei Netzüberlastungen nutzen
→ Vertiefung: Stromaufzeichnungen: Bedeutung, Analyse & Nutzen
→ Vertiefung: Scheinleistung: Warum verbraucht sie mehr Strom?
→ Ausführlich zu spannungsschwankungen: Stromaufzeichnungen: Was sie bedeuten und was du davon hast
→ Ausführlich zu spannungsschwankungen im hausnetz: Was sind Schwankungen im Hausnetz?
Stromnetz: Warum Spannungs- und Frequenzschwankungen zunehmen
Zwei Größen wackeln unabhängig voneinander. Die Spannung ist ein lokaler Wert an deinem Anschlusspunkt: Sie steigt bei viel Einspeisung (PV/Wind) und sinkt bei hoher Last – Rahmen laut DIN EN 50160 ist 230/400 V ±10 %. Die Frequenz dagegen ist überall im Verbundnetz gleich und zeigt das Gleichgewicht aus Erzeugung und Verbrauch: Nennwert 50 Hz, Sollband nach EN 50160 im Verbundnetz 50 Hz ±1 % (49,5–50,5 Hz) für 99,5 % des Jahres. Zu viel Verbrauch drückt die Frequenz unter 50 Hz, zu viel Erzeugung hebt sie darüber.
Zwei Effekte überlagern sich. Erstens speisen PV und Wind wetterabhängig und dezentral ein – das lässt vor allem die Spannung an vielen Anschlusspunkten stärker und schneller schwanken als früher bei zentraler Erzeugung. Zweitens sinkt die Netzträgheit: Große Synchrongeneratoren konventioneller Kraftwerke liefern rotierende Schwungmasse, die kurze Ungleichgewichte physikalisch abpuffert. Fallen sie weg und übernehmen umrichtergekoppelte Anlagen ohne diese Momentanreserve, ändert sich die Frequenz bei einem Ungleichgewicht schneller. Das Netz reagiert also nervöser – die Grenzwerte selbst haben sich aber nicht geändert.
1. Messen statt vermuten: Netzanalysator installieren und Spannung als 10-Minuten-Mittelwerte sowie die Frequenz aufzeichnen – so erkennst du, ob du wirklich an die ±10 %- bzw. ±1 %-Grenzen kommst oder nur normales Zappeln siehst. 2. Spannung stützen: Blindleistung über cosφ(P) oder Q(U) am Wechselrichter bereitstellen, damit deine eigene Einspeisung die Spannung nicht unnötig anhebt. 3. Puffern: Ein Batteriespeicher glättet Einspeise- und Lastspitzen und nimmt Erzeugungsüberschüsse auf, statt sie ins Netz zu drücken. 4. Auffälligkeiten dokumentieren und mit den EN-50160-Werten beim Netzbetreiber melden, wenn du dauerhaft an oder über die Grenzen kommst.
Ab wann sind Spannungs- oder Frequenzschwankungen ein echtes Problem?
Erst wenn du dauerhaft die Normgrenzen reißt: bei der Spannung mehr als ±10 % um 230/400 V (10-Minuten-Mittel über 95 % der Woche), bei der Frequenz ein anhaltendes Verlassen des Bandes 49,5–50,5 Hz. Kurzes Zappeln um den Nennwert ist normal und kein Defekt.
Warum schwankt die Frequenz überhaupt, wenn ich lokal nichts ändere?
Die Frequenz ist keine lokale Größe – sie ist im gesamten Verbundnetz gleich und spiegelt die Balance aus Erzeugung und Verbrauch aller Teilnehmer. Sinkt europaweit die Netzträgheit, ändert sie sich bei Ungleichgewichten schneller, unabhängig von deiner Anlage.
