Wie funktioniert ein Frequenzumrichter? Kurz erklärt

Ein Frequenzumrichter macht aus der festen Netzfrequenz eine einstellbare Frequenz — und weil die Drehzahl eines Drehstrommotors an der Frequenz hängt, drehst du damit den Motor schneller oder langsamer. Hier bekommst du zuerst die Kurzfassung in drei Sätzen, danach den einen Zusatz, ohne den die Kurzfassung falsch wird.

Stufe 1 – Gleichrichter: Der Umrichter nimmt den Drehstrom aus dem Netz (feste 50 Hz) und richtet ihn zu Gleichspannung gleich. Stufe 2 – Zwischenkreis: Diese Gleichspannung wird auf Kondensatoren geglättet und gepuffert; hier liegt Energie zwischen, die Frequenz existiert an dieser Stelle gar nicht mehr. Stufe 3 – Wechselrichter: Leistungshalbleiter (IGBTs) schalten diese Gleichspannung sehr schnell ein und aus und bauen daraus wieder ein Drehstromsystem auf — nur jetzt mit der Frequenz, die du vorgibst. Das Schaltverfahren heißt PWM (Pulsweitenmodulation). Merksatz: Netzfrequenz weg, Gleichspannung als Zwischenlager, neue Wunschfrequenz zurück.

Die Drehzahl des Drehfelds im Motor hängt direkt an der Frequenz: n = 60 · f / p, mit f in Hertz und p als Zahl der Polpaare. Bei einem vierpoligen Motor (p = 2) und 50 Hz ergibt das ein Drehfeld mit 1.500 Umdrehungen pro Minute. Halbierst du die Frequenz auf 25 Hz, halbiert sich das Drehfeld auf 750 min⁻¹. Ein Asynchronmotor läuft dabei immer etwas langsamer als das Drehfeld — diese Differenz heißt Schlupf und ist nötig, damit er überhaupt Moment bildet. Deshalb steht auf dem Typenschild nie eine glatte Zahl wie 1.500, sondern ein Wert leicht darunter.

Ein Umrichter stellt nicht nur die Frequenz, sondern führt die Spannung mit. Der Grund: Der magnetische Fluss im Motor hängt vom Verhältnis Spannung zu Frequenz ab. Bleibt die Spannung oben, während du die Frequenz absenkst, gerät das Eisen in die Sättigung und der Motor zieht unsinnig viel Strom. Bleibt die Spannung unten, während die Frequenz steigt, bricht der Fluss ein und dem Motor fehlt das Drehmoment. Deshalb wandert die Spannung im Grundbereich proportional mit der Frequenz mit — das ist die klassische U/f-Kennlinie. Oberhalb der Nennfrequenz geht das nicht mehr weiter, weil die Netzspannung die Obergrenze ist; dort läuft der Motor in der Feldschwächung mit sinkendem Moment.

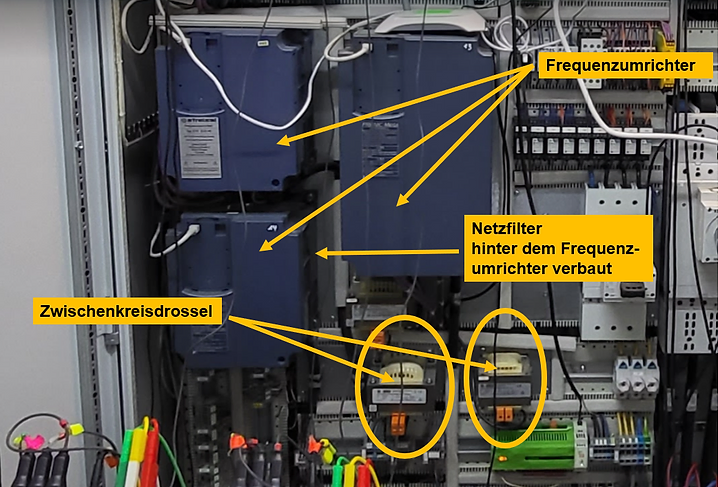

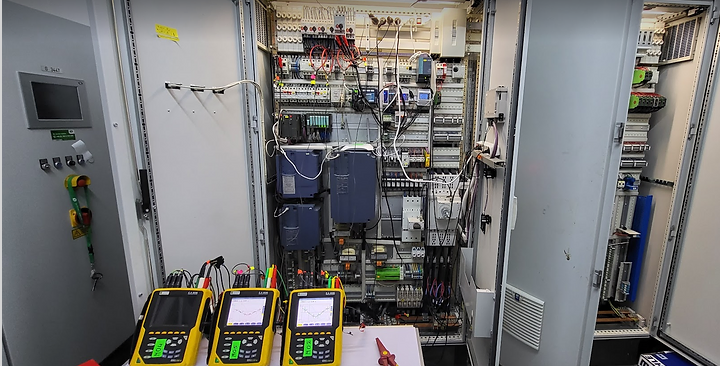

Erstens: Der Ausgang ist kein sauberer Sinus, sondern eine getaktete Rechteckfolge mit steilen Flanken. Der Motor macht daraus zwar ein brauchbares Drehfeld, aber die steilen Flanken belasten Wicklungsisolation und Kabel — daraus entsteht das ganze Thema Motordrossel und Sinusfilter. Zweitens: Auch netzseitig ist der Umrichter kein braver Verbraucher; der Gleichrichter zieht seinen Strom in Stromspitzen und erzeugt Oberschwingungen, weshalb Netzdrosseln und EMV-Filter dazugehören. Drittens: Wenn der Motor gebremst wird, schiebt er Energie zurück in den Zwischenkreis und die Spannung dort steigt — dafür braucht es einen Bremswiderstand mit Chopper oder eine Rückspeisung.

Zum Verstehen reicht sie. Zum Auslegen und Anschließen nicht. Sobald du konkret wirst, kommen Fragen dazu, die die drei Stufen nicht beantworten: Welches Regelverfahren brauchst du (einfache U/f-Steuerung, sensorlose Regelung oder Vektorregelung mit Drehgeber)? Wie lang darf die Motorleitung nach Herstellerhandbuch sein, bevor Filter zwingend werden? Ist der Motor für Umrichterbetrieb freigegeben, und reicht seine Eigenkühlung bei dauerhaft niedriger Drehzahl noch? Und wie ist geschirmt und geerdet, damit der Umrichter nicht zur Störquelle für die Nachbarschaft im Schaltschrank wird? Wenn du an diesem Punkt bist, ist die Grundlagenfrage beantwortet — dann geht es um Auslegung.

Beantworte dir drei Sätze selbst: (1) Woher weiß der Umrichter, wie schnell der Motor drehen soll? — Aus einem Sollwert, den du vorgibst: Potentiometer, Analogsignal, Feldbus oder Festfrequenz im Parametersatz. (2) Was passiert im Umrichter zwischen Netz und Motor? — Gleichrichten, im Gleichspannungs-Zwischenkreis puffern, neu takten. (3) Warum stellt er nicht nur die Frequenz? — Weil die Spannung mitwandern muss, sonst stimmt der Fluss im Motor nicht. Wer diese drei Antworten hat, kann jedes Umrichter-Datenblatt einordnen.
